Гравитационное литье под давлением— это проверенный процесс литья в постоянные формы для производства прочных металлических компонентов с постоянными размерами, особенно деталей из алюминиевых сплавов.Сюйсинспециализируется на гравитационном литье алюминиевых сплавов, проектировании пресс-форм, литье и последующей механической обработке, предоставляя индивидуальные решения для клиентов, которым требуются надежные отливки для промышленного, автомобильного и машиностроительного применения.
При гравитационном литье под давлением для заполнения многоразовой металлической формы расплавленным сплавом используется естественная сила тяжести, а не высокое давление впрыска. Этот метод контролируемого заполнения может обеспечить хорошее качество поверхности, постоянство размеров и механические характеристики, сохраняя при этом большую гибкость, чем некоторые процессы литья под высоким давлением. Для компонентов, требующих более крупных или толстых сечений, внутренних полостей, песчаных стержней, механической или термообработки, гравитационное литье под давлением может предложить эффективный баланс между инвестициями в оснастку, эффективностью производства, производительностью компонентов и индивидуальной настройкой.
Оглавление
- Что такое гравитационное литье под давлением?
- Как работает процесс гравитационного литья под давлением?
- Каковы основные преимущества гравитационного литья под давлением?
- Какие материалы и области применения подходят для гравитационного литья под давлением?
- Чем гравитационное литье отличается от других методов литья?
- Какие факторы влияют на качество гравитационного литья под давлением?
- Почему стоит выбрать Xuxing для индивидуального гравитационного литья под давлением?
- Часто задаваемые вопросы
- Заключение

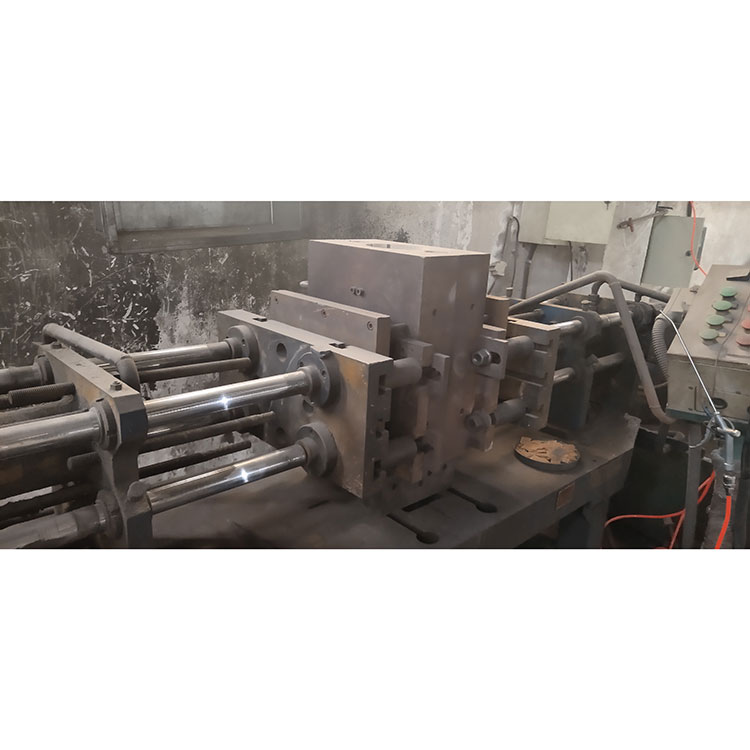

Что такое гравитационное литье под давлением?
Гравитационное литье под давлением — это тип литья в постоянные формы, при котором расплавленный металл заливают непосредственно в металлическую матрицу многоразового использования. В отличие от литья под высоким давлением, этот процесс не зависит от системы впрыска под высоким давлением, которая нагнетает расплавленный металл в полость. Вместо этого под действием силы тяжести расплавленный сплав естественным образом перемещается через литниковую систему в полость формы.
Многоразовая металлическая форма является одной из определяющих характеристик этого метода производства. По сравнению с обычными песчаными формами постоянные металлические штампы могут обеспечить улучшенную повторяемость, лучшие характеристики поверхности и стабильную геометрию детали в течение повторяющихся производственных циклов.
Гравитационное литье под давлением особенно подходит для компонентов из алюминиевых сплавов, где производителям необходимо сочетание структурной целостности, относительно хорошего качества поверхности, постоянства размеров и разумной гибкости производства.
В зависимости от конструкции детали в процесс литья также могут быть включены песчаные стержни. Это позволяет производителям создавать внутренние проходы, полости, полые секции и другие элементы, которые в противном случае потребовали бы обширной механической обработки.
Для покупателей, изучающих индивидуальное гравитационное литье под давлением, перед началом производства крайне важно оценить взаимосвязь между выбором сплава, конструкцией формы, поведением заполнения, затвердеванием, механической обработкой и проверкой.
Как работает процесс гравитационного литья под давлением?
Надежный процесс гравитационного литья под давлением начинается с инженерной подготовки и подготовки инструментов, а не с самой операции заливки. Каждый этап влияет на конечное качество, точность размеров, стабильность производства и стоимость готового компонента.
- Конструкция компонентов и пресс-форм:Инженеры оценивают геометрию компонента, толщину стенок, углы уклона, линию разъема, сердечники, литниковую систему, стояки и ожидаемую усадку металла.
- Подготовка штампа:Металлическую форму многоразового использования очищают, собирают и готовят к отливке. Соответствующая подготовка пресс-формы помогает добиться равномерного заполнения и высвобождения деталей.
- Подготовка сплава:Выбранный алюминиевый сплав плавится и подготавливается в соответствии с требуемой спецификацией материала. Чистота расплава важна для минимизации включений и других потенциальных дефектов.
- Разлив расплавленного металла:Расплавленный сплав переносят в форму. Гравитация обеспечивает силу, необходимую для заполнения полости.
- Наполнение и затвердевание:Металл проходит через литниковую систему и постепенно затвердевает внутри формы. Правильная конструкция подачи и затвердевания помогает контролировать усадку.
- Снятие отливки:После достаточного затвердевания готовую отливку снимают со штампа.
- Отделка и механическая обработка:Ворота, стояки, обшивка и другой лишний материал удаляются. В зависимости от требований заказчика деталь может подвергаться дробеструйной обработке, термообработке, механической обработке на станке с ЧПУ, поверхностной обработке или дополнительному контролю.
Такой системный подход помогает производителям добиться повторяемости производства, сохраняя при этом гибкость, необходимую для изготовления алюминиевых компонентов по индивидуальному заказу.
Каковы основные преимущества гравитационного литья под давлением?
Гравитационное литье под давлением обеспечивает полезный баланс между качеством литья, инвестициями в оснастку, гибкостью конструкции и эффективностью производства. Его преимущества делают его пригодным для многочисленных промышленных и автомобильных компонентов.
1. Хорошее качество поверхности.
Металлическая матрица обычно обеспечивает более гладкую поверхность формы, чем традиционная песчаная форма. Следовательно, компоненты, отлитые под давлением, могут обеспечить относительно хорошее качество поверхности и могут потребовать меньшего количества отделочной обработки в тех случаях, когда не требуются чрезвычайно строгие требования к поверхности.
2. Надежные механические свойства.
Гравитационное литье позволяет производить алюминиевые компоненты с полезными механическими свойствами при выборе соответствующего сплава, конструкции формы и параметров процесса. Подходящие компоненты также могут подвергаться термической обработке для достижения улучшенной прочности и производительности.
3. Многоразовые инструменты
Постоянную металлическую матрицу можно использовать неоднократно, что помогает поддерживать постоянную геометрию компонентов на протяжении всего производства. Это делает гравитационное литье под давлением особенно привлекательным для повторяющихся производственных проектов, где затраты на оснастку можно распределить между несколькими производственными циклами.
4. Подходит для более крупных и толстых компонентов.
Гравитационное литье под давлением может быть предпочтительным для некоторых более крупных или толстых алюминиевых компонентов. Его технологические характеристики обеспечивают гибкость для конструкций, которые могут быть неоптимальны для литья под высоким давлением.
5. Гибкие возможности производства
Хотя гравитационное литье под давлением не всегда является самой быстрой технологией литья, оно может быть экономически привлекательным в широком диапазоне объемов производства. Его часто рассматривают для индивидуальных OEM-компонентов, промышленного оборудования, автомобильных запчастей и машиностроительной продукции.
- Многоразовый металлический инструмент
- Хорошее и стабильное качество поверхности
- Подходит для многих алюминиевых сплавов.
- Хорошие структурные характеристики для подходящих конструкций
- Совместимость с технологией песочного сердечника
- Поддержка термообработки и механической обработки
- Подходит для производства компонентов по индивидуальному заказу.
- Полезно для низких и средних, а также некоторых более высоких объемов производства.
Какие материалы и области применения подходят для гравитационного литья под давлением?
Алюминиевые сплавы являются одними из наиболее распространенных материалов, используемых для гравитационного литья под давлением. Алюминий сочетает в себе относительно небольшой вес с полезной прочностью, коррозионной стойкостью, теплопроводностью и обрабатываемостью, что делает его пригодным для многих инженерных применений.
В зависимости от требований к производительности производители могут оценивать различные марки алюминиевых сплавов. A356 является одним из широко рассматриваемых алюминиевых литейных сплавов, особенно для компонентов, где важны прочность, обрабатываемость и способность к термообработке.
Однако выбор сплава всегда должен основываться на фактическом применении. Перед выбором окончательного материала следует учитывать механические требования, рабочую температуру, воздействие коррозии, требования к размерам, потребности в механической обработке и обработку поверхности.
Типичные области применения компонентов из алюминия, литого под давлением, включают:
- Автомобильные компоненты и конструктивные детали
- Компоненты промышленного оборудования
- Корпуса механического оборудования
- Инженерное оборудование
- Алюминиевые конструктивные элементы
- Компоненты теплового оборудования
- Компоненты с внутренними проходами
- Запасные части OEM по индивидуальному заказу
Если для детали требуются внутренние полости или сложные каналы, в конструкцию формы можно интегрировать песчаные стержни. Это может значительно расширить геометрические возможности гравитационного литья под давлением, одновременно уменьшая количество материала, который в противном случае пришлось бы удалять при механической обработке.
Чем гравитационное литье отличается от других методов литья?
Выбор процесса литья никогда не должен зависеть исключительно от начальной цены за единицу продукции. Инженеры и отделы закупок должны учитывать инвестиции в оснастку, годовой объем производства, размер компонентов, толщину стенок, геометрию, допуски на размеры, механические требования, качество поверхности и последующую механическую обработку.
| Особенность | Гравитационное литье под давлением | Литье в песок | Литье под высоким давлением | Литье под низким давлением |
|---|---|---|---|---|
| Тип пресс-формы | Многоразовая металлическая матрица | Обычно одноразовая песчаная форма | Многоразовая металлическая матрица | Многоразовая металлическая форма |
| Метод заполнения | Естественная гравитация | Естественная гравитация | Впрыск под высоким давлением | Контролируемое низкое давление |
| Поверхностная обработка | В целом хорошо | Обычно грубее | Очень хороший | Хороший |
| Многоразовое использование инструментов | Высокий | Низкий | Высокий | Высокий |
| Типичная скорость производства | Умеренный | От низкого до умеренного | Высокий | Умеренный |
| Большие или толстые компоненты | Подходит для многих дизайнов | Высокая гибкость | Более ограничен для некоторых дизайнов | Подходит для выбранных дизайнов. |
| Гибкость производства | От низких до больших объемов | Отлично подходит для прототипов и небольших объемов | Лучше всего подходит для больших объемов | Средние и большие объемы |
Приведенное выше сравнение дает общее представление, а не универсальный рейтинг. Наиболее подходящий производственный процесс зависит от конкретного компонента и производственных требований. Опытный производитель отливок должен просмотреть инженерный чертеж или 3D-модель, прежде чем утверждать процесс.
Какие факторы влияют на качество гравитационного литья под давлением?
Качественное литье под давлением зависит от нескольких взаимосвязанных факторов. Инструменты, подготовка сплава, условия заливки, поведение при затвердевании, механическая обработка и контроль должны работать вместе для достижения надежных результатов.
Проектирование пресс-форм и литников
При разработке оснастки необходимо учитывать литниковые системы, стояки, углы уклона, линии разъема, толщину стенок и условия охлаждения. Плохая конструкция может увеличить риск неполного заполнения, усадки, пористости, деформации или затрудненного извлечения из формы.
Температура расплавленного металла
Температура расплавленного сплава влияет на текучесть и затвердевание. Если температура слишком низкая, может произойти преждевременное затвердевание. Если оно слишком велико, в процессе могут возникнуть другие проблемы с качеством и инструментами. Поэтому параметры процесса следует устанавливать в соответствии с выбранным сплавом и геометрией детали.
Температура пресс-формы
Постоянная температура формы способствует стабильному заполнению и затвердеванию. Поддержание подходящих температурных условий особенно важно при многократном производстве компонентов.
Чистота сплава
Включения и избыточное содержание газа могут повлиять на целостность отлитых деталей. Поэтому правильная подготовка расплава и контроль процесса важны при производстве конструкционных или критически важных деталей.
Термическая обработка и механическая обработка
Некоторые алюминиевые отливки можно подвергать термической обработке для достижения определенных механических свойств. Затем можно использовать обработку с ЧПУ для критических отверстий, монтажных поверхностей, резьбы или других элементов, требующих более жестких допусков на размеры, чем может обеспечить состояние отливки.
Проверка качества
Проверка размеров и визуальный контроль помогают убедиться в том, что отливки соответствуют требованиям заказчика. Для требовательных применений могут быть рассмотрены дополнительные методы проверки в соответствии со спецификацией компонента и стандартом качества.
Почему стоит выбрать Xuxing для индивидуального гравитационного литья под давлением?
Компания Xuxing имеет обширный опыт в области гравитационного литья алюминиевых сплавов и предоставляет возможности, охватывающие проектирование пресс-форм, гравитационное литье, производство стержней из песка и механическую обработку. Ее производственные возможности предназначены для поддержки индивидуальных проектов литья, от разработки оснастки до производства готовых компонентов.
Для покупателей, ищущихКитайский производитель гравитационного литья под давлением, интегрированный поставщик может упростить коммуникацию по проекту и управление производством. Вместо координации работы отдельных поставщиков инструментов, отливок, стержней и механической обработки клиенты могут работать с одним партнером-производителем для управления несколькими этапами производственного процесса.
Возможности гравитационного литья под давлением компании Xuxing могут поддержать проекты, требующие:
- Разработка пресс-форм по индивидуальному заказу:Литейные штампы могут быть разработаны по чертежам заказчика и геометрии детали.
- Литье из алюминиевого сплава:Подходящие материалы из алюминиевых сплавов можно оценить в зависимости от применения.
- Производство песчаных стержней:Внутренние полости и каналы могут быть включены в соответствующие конструкции компонентов.
- Услуги по механической обработке:Критические размеры и функциональные особенности могут быть обработаны после отливки.
- Инженерная поддержка:Производственные аспекты можно оценить до оснастки и массового производства.
- Стабильность производства:Инструменты многоразового использования поддерживают повторное производство и единообразную геометрию компонентов.
Клиенты также могут ознакомиться с информацией о компаниипродукты и решения для литья под давлениемдля сравнения различных вариантов производства индивидуальных алюминиевых компонентов.
Прежде чем запросить ценовое предложение, рекомендуется подготовить 2D-технический чертеж, 3D-модель CAD, спецификацию материала, годовое количество, критические допуски, требования к поверхности, требования к термообработке и спецификации обработки. Предоставление полной технической информации помогает производителю более точно оценить сложность оснастки и производственные затраты.
Часто задаваемые вопросы о гравитационном литье под давлением
1. В чем основная разница между гравитационным литьем под давлением и литьем в песчаные формы?
При гравитационном литье под давлением используется многоразовая металлическая форма, тогда как при обычном литье в песчаные формы обычно используются одноразовые песчаные формы. Постоянная металлическая матрица может обеспечить лучшие характеристики поверхности и более стабильную геометрию в повторяющихся производственных циклах.
2. Подходит ли гравитационное литье для алюминиевых компонентов?
Да. Алюминиевые сплавы широко используются для гравитационного литья под давлением. Этот процесс подходит для многих компонентов, требующих баланса прочности, веса, качества поверхности, постоянства размеров и гибкости производства.
3. Можно ли подвергать термообработке отливки под гравитационным давлением?
Да. Некоторые алюминиевые сплавы могут подвергаться термической обработке, например Т6, если сплав и конструкция компонентов подходят. Термическую обработку следует выбирать в соответствии с требуемыми механическими свойствами и спецификациями материала.
4. Можно ли изготовить внутренние полости методом гравитационного литья под давлением?
Да. Песчаные стержни могут быть включены в соответствующие конструкции гравитационного литья для создания внутренних проходов, полостей, полых секций и других элементов, которые не могут быть сформированы непосредственно внешней полостью формы.
5. Подходит ли гравитационное литье для массового производства?
Гравитационное литье под давлением может использоваться для повторного производства и отдельных применений в больших объемах. Однако наиболее экономичный метод литья зависит от объема производства, геометрии детали, времени цикла, инвестиций в оснастку и требований к качеству.
6. Какая информация необходима для расчета стоимости литья под давлением?
В идеале клиенты должны предоставить 2D-чертеж или 3D-модель CAD, спецификацию материала, расчетный объем производства, критические размеры и допуски, требования к качеству поверхности, требования к термообработке и спецификации обработки. Эти детали помогают производителю оценить требования к инструментам и производству.
7. Как покупатели могут выбрать надежного поставщика литья под давлением?
Покупатели должны оценить опыт поставщика в области литья, возможности оснастки, знание материалов, возможности обработки, процедуры контроля качества, производственное оборудование, инженерную поддержку и способность выполнять индивидуальные проекты. Анализ образцов деталей и обсуждение технических требований перед массовым производством также могут снизить риски проекта.
Заключение: является ли гравитационное литье правильным производственным решением?
Гравитационное литье под давлением предлагает эффективное сочетание инструментов многоразового использования, хорошего качества поверхности, постоянства размеров, механических характеристик и гибкости конструкции. Это особенно ценно для алюминиевых компонентов, где обычное литье в песчаные формы не может обеспечить желаемое качество поверхности, а литье под высоким давлением может быть не самым практичным решением из-за размера компонента, толщины стенок, требований к инструментам или объема производства.
Для OEM-производителей, инженеров, дистрибьюторов и специалистов по закупкам выбор правильного производственного партнера так же важен, как и выбор самого процесса литья. Обладая опытом в проектировании пресс-форм, гравитационном литье алюминия под давлением, производстве песчаных стержней и механической обработке, компания Xuxing может предложить комплексный подход к изготовлению компонентов по индивидуальному заказу. Если вы разрабатываете новый алюминиевый компонент или ищете надежного поставщика литья в Китае,связаться с намис вашими чертежами, требованиями к материалам и производственными ожиданиями, чтобы обсудить подходящее решение для гравитационного литья под давлением для вашего проекта.
